Une approche nouvelle de la filtration
Les filtres BERNOULLI, sont des filtres autonettoyants à commande pneumatique, fonctionnant sans interruption pendant le cycle de nettoyage. Ils traitent l’eau en circulation, en réseaux pressurisés. Leur utilisation s’applique aussi bien à l’élimination de débris dans les eaux naturelles : eau de rivière, eau de mer, eau de nappe, que pour l’épuration de certains fluides process.
La caractéristique de ce filtre se résume en trois mots : SIMPLICITÉ, EFFICACITÉ, FIABILITÉ
En effet, le filtre BERNOULLI utilise un système de nettoyage aussi simple qu’efficace, dont la force et le principe actif résident en un simple disque monté sur cylindre pneumatique.
La fiabilité est due à cette simplicité et la robustesse du filtre BERNOULLI. De construction très soignée, utilisant des matériaux sélectionnés de haute qualité, les filtres BERNOULLI sont une solution à long terme en réponse aux problèmes liés à la corrosion, y compris sur des utilisations eau de mer.
Une technique de nettoyage innovante basée sur le principe de BERNOULLI

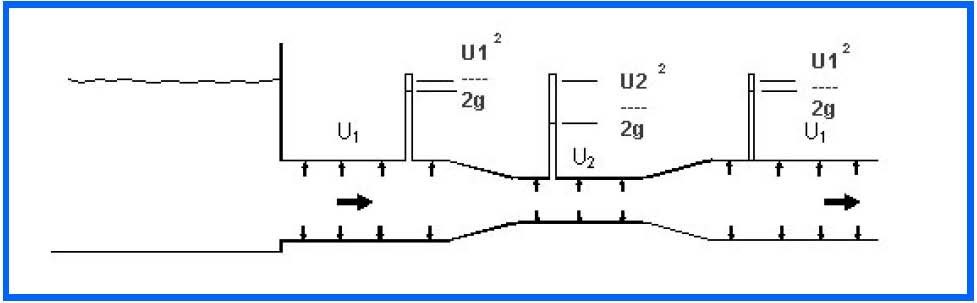

Cette technique aussi simple qu’ingénieuse consiste à exploiter un principe connu en mécanique des fluides, sous le nom de « Principe de Bernoulli », selon lequel, l’augmentation de la vitesse d’un fluide s’accompagne d’une diminution de sa pression statique. (Conservation de l’énergie).
Pression Totale = Pression Statique + Pression Dynamique = Constante
Filtre BERNOULLI : Le principe de Bernoulli en action
Le filtre BERNOULLI exploite ce principe et fonctionne en continu sur l’eau en circulation sous pression. Dans un filtre BERNOULLI, tout le travail de nettoyage est effectué par un simple disque monté sur cylindre pneumatique.
L’eau circulant dans l’espace entre ce disque et le panier filtrant subit une forte accélération et à ce niveau, d’après le principe de Bernoulli, la pression statique diminue. Le vide partiel, ou dépression ainsi créée, aspire et décroche les particules et débris retenus sur le panier filtrant. Simultanément, une vanne de chasse est ouverte, évacuant l’eau de lavage du filtre. Cette opération, de très courte durée, n’arrête pas la filtration, ne consomme que très peu d’eau et d’énergie, et ne perturbe pas le réseau en aval.
Les filtres BERNOULLI sont calculés pour filtrer toute sorte de débris présents dans l’eau, y compris, algues, coquillages et toute autre particule solide.
Les 3 phases de fonctionnement

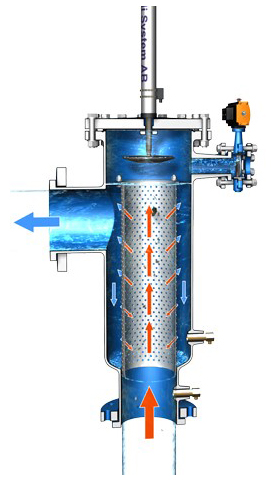

En fonctionnement normal, le filtre est non saturé :
La filtration se fait en continu, vanne de chasse fermée, le piston reste en position haute, les Matières En Suspension (MES) sont retenues dans le panier filtrant.

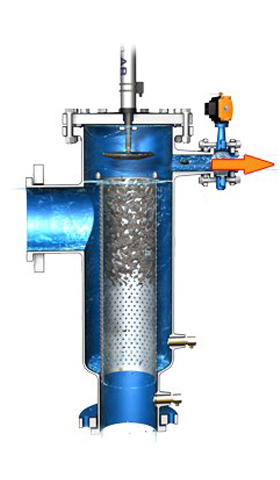

Nettoyage Phase 1
La séquence de nettoyage est gérée par un double système de sécurité : soit par horloge programmable soit par contrôleur de pression différentielle (prioritaire). Durant Cette phase de quelques secondes, le piston reste en position haute et la vanne de chasse s’ouvre, permettant l’évacuation des plus grosses particules (40 mm maxi) hors du filtre.

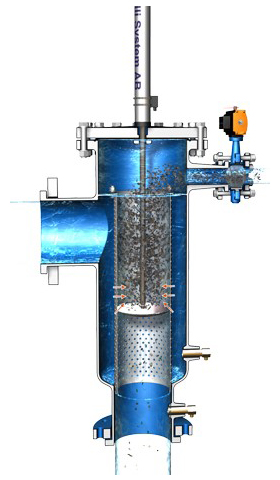

Nettoyage : Phase 2
Le piston effectue deux courses à l’intérieur du panier filtrant. L’augmentation de la vitesse du fluide entre le disque et le corps de filtre génère une diminution locale de la pression statique. C’est le principe de Bernoulli. Le vide partiel ainsi créé aspire les dépôts et nettoie l’intérieur du panier. La vanne de chasse toujours ouverte évacue les débris.
Fin du cycle de nettoyage
La vanne se ferme, le piston reprend sa position haute, et le filtre ainsi nettoyé est prêt pour un prochain cycle.
Le filtre BERNOULLI est un ensemble complet comprenant coffret de commande (LCP NANO), vanne de chasse motorisée, raccords hydrauliques et électriques.
Les points forts du filtre BERNOULLI
- Système de nettoyage simple et ingénieux, avec très peu de parties mobiles, assurant une fiabilité maximale pour une maintenance minimale.
- Perte de charge faible et constante. Le filtre garde la même perte de charge quel que soit son degré d’encrassement.
- Faible pression de chasse pour nettoyage : seulement 0,3 bar suffit !
- Facilité et souplesse d’installation : le filtre est monté en ligne sur la tuyauterie et peut être installé en position verticale, horizontale, voir incliné.
- Sécurité et communication grâce au nouveau coffret de commande (Local Control Pannel – LCP NANO)
Performances & Domaine d’applications
Le filtre BERNOULLI est conçu et calculé pour traiter de l’eau brute naturelle (douce ou eau de mer) et de l’eau à usage industriel.
La gamme BERNOULLI standard permet de filtrer entre 0,1 mm et 2,0 mm pour des débits allant de 15 m3/h jusqu’à plus de 6000 m3/h par unité
Initialement prévu pour éviter le colmatage des échangeurs à plaques, ce filtre, par sa simplicité et facilité de mise en œuvre a su séduire nombre d’utilisateurs dans des domaines et applications variées. On le rencontre aussi bien en milieu industriel qu’en génie climatique. Les applications classiques sont entre autres, les circuits de refroidissement industriels, les réseaux d’eau glacée ou de distribution de chaleur, l’irrigation, les usines de dessalement d’eau de mer, etc…
Protection échangeur à plaques
Domaine industriel
Centrale frigorifique
Traitement de l’eau
Génie climatique
Contactez-nous pour obtenir un devis
Nos références
Depuis 2005, DRAKAR FLUIDES TECHNOLOGIES, met le savoir-faire BERNOULLI au service des principaux acteurs industriels et ingénieries Français, dans les domaines de l’énergie et environnement, parmi lesquels :
Daniel Bernoulli : 1700 – 1782
Juste un mot pour rendre hommage à ce savant du 18ème siècle qui a participé aux progrès de l’humanité grâce à ses travaux dans des domaines aussi variés que l’astronomie, la botanique, la médecine, le magnétisme, l’étude des courants marins, la mécanique des fluides… et qui aujourd’hui donne son nom à un filtre à la fois simple, efficace et fiable : Le filtre BERNOULLI.
